Как замерить квартиру и начертить план
≈ 7 мин чтения
Замеры и план помещения — основа будущего ремонта. Они помогут подобрать наиболее удобную планировку, правильно расставить мебель, рассчитать необходимое количество отделочных материалов, грамотно спланировать освещение, розетки и выключатели, а также избежать многих ошибок ещё до начала ремонта.
Не переживайте, если вы никогда раньше этим не занимались. Сделать замеры самостоятельно совсем не сложно. Вам понадобятся рулетка, карандаш, несколько листов бумаги и жёсткая основа, чтобы было удобно делать записи. Давайте разберёмся, как выполнить замеры правильно и превратить их в понятный план квартиры.
Этап 1. Обмеряем комнаты
Если у вас сохранился план квартиры от застройщика, можете использовать его.
Лучше всего распечатать план в формате А3. На большом листе останется достаточно места, чтобы подписать все размеры и сделать необходимые пометки.
На маленьком плане размеры быстро начинают накладываться друг на друга.
Большой лист помогает избежать этой путаницы.
Шаг 1. Нарисуйте каждую комнату отдельно
Если готового плана нет, не переживайте.
Возьмите отдельный лист бумаги для каждой комнаты и нарисуйте её от руки. Не пытайтесь сразу изобразить всю квартиру целиком. Сейчас ваша задача — не сделать красивый чертёж, а просто передать форму помещения. Даже если пропорции окажутся не совсем точными — это совершенно нормально.
Например, если комната имеет Г-образную форму, просто нарисуйте её примерно такой, какой вы её видите. Все реальные размеры вы подпишете позже.
Шаг 2. Начните с общих размеров комнаты

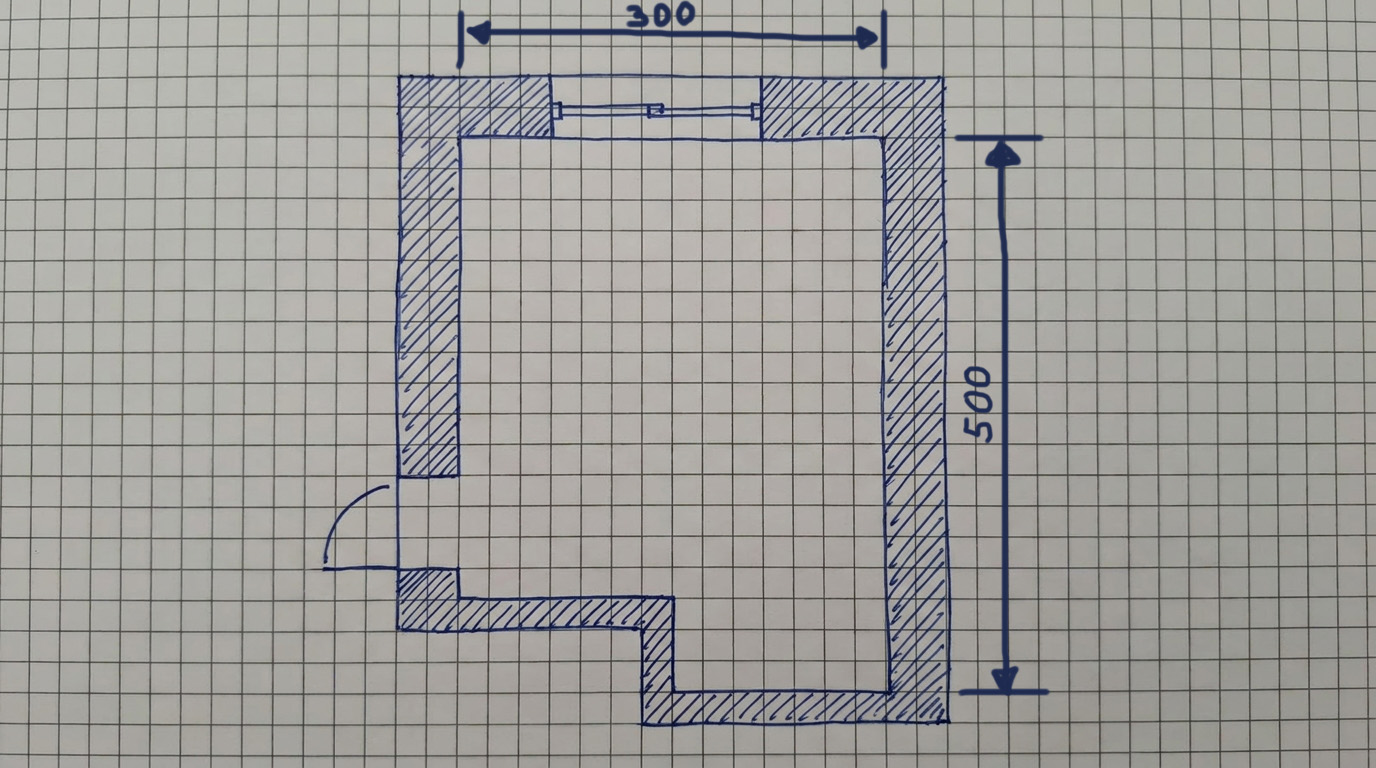

Первое, что нужно измерить, — максимальные габариты помещения.
Если комната прямоугольная, всё просто:
- измерьте длину;
- измерьте ширину.

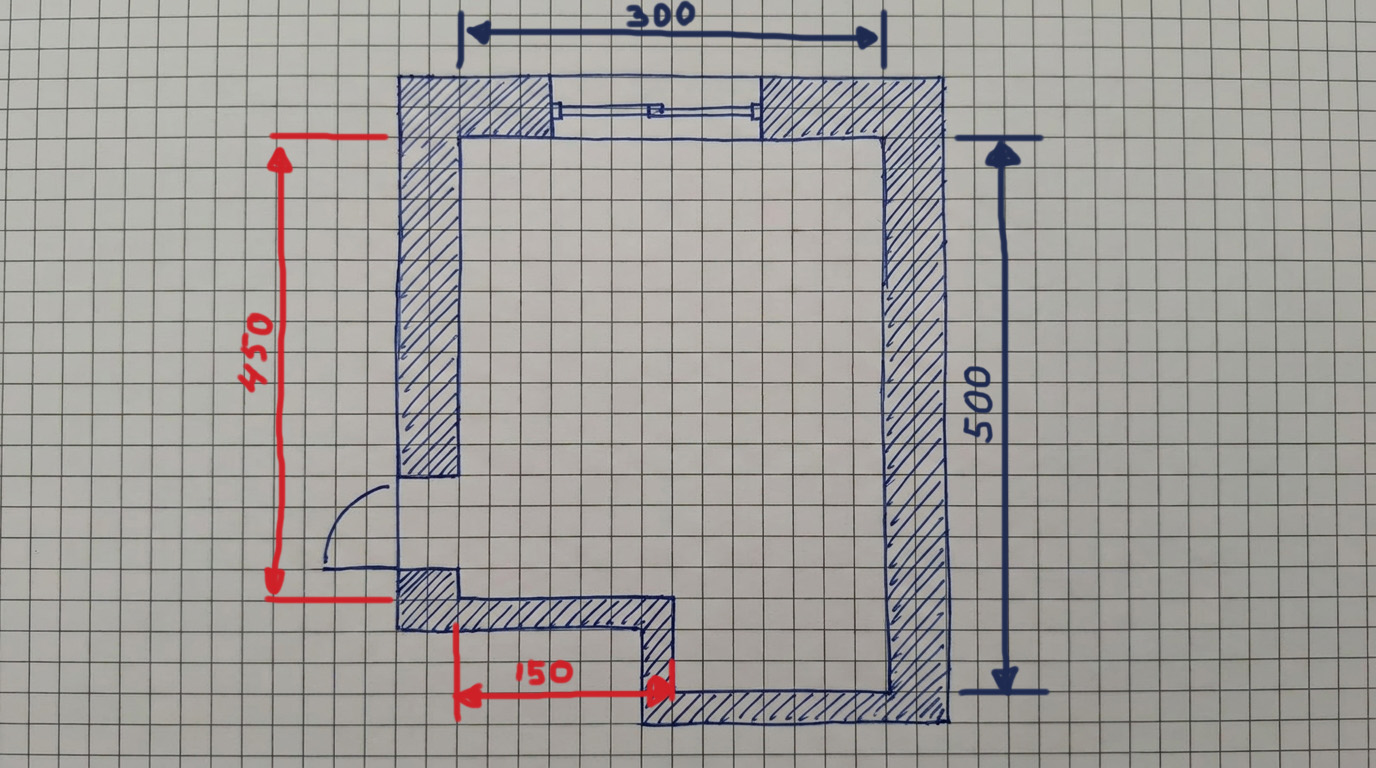

Если помещение имеет сложную форму — например, Г-образную или с большим выступом, — сначала измерьте самые большие размеры комнаты, а затем отдельно измерьте дополнительные части.
Сначала мы понимаем общую форму помещения, а уже потом уточняем детали.

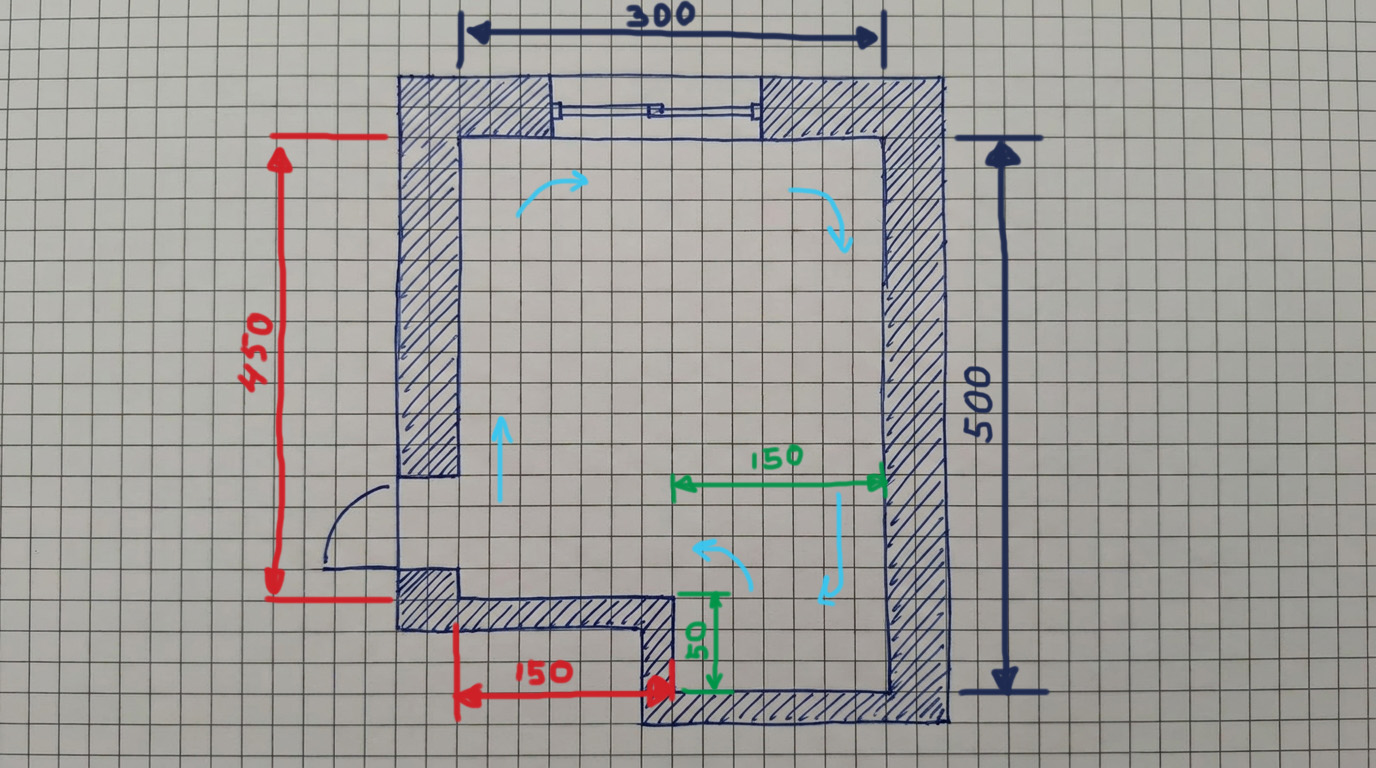

Шаг 3. Последовательно измерьте каждую стену
Теперь начинается самая важная часть работы.
Встаньте в дверном проёме и выберите направление, в котором будете двигаться по комнате. Например, против часовой стрелки. Или по часовой. Не имеет значения, какое направление вы выберете. Важно только одно — не менять его до конца замеров.
Теперь измерьте первую стену от угла до угла. После этого переходите к следующей стене. Представьте, что каждый угол делит помещение на отдельные участки.
Если на стене есть выступ, колонна, ниша или вентиляционный короб, это уже не одна длинная стена, а несколько отдельных.
Такой способ может показаться более долгим, но именно так работают дизайнеры. Благодаря этому сложные помещения легко разбиваются на простые элементы, а вероятность ошибки становится гораздо меньше.

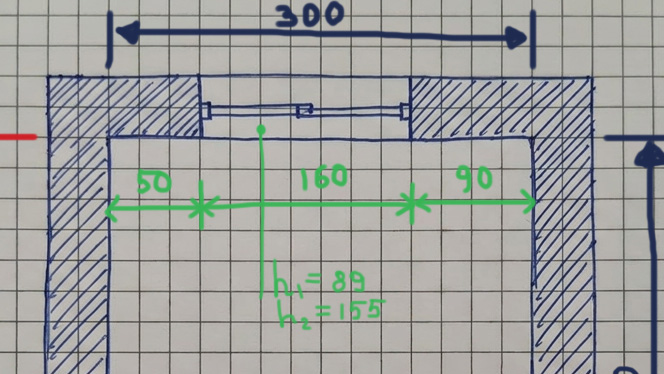

Шаг 4. Измерьте окна и двери
После того как все стены измерены, можно переходить к проёмам. Для каждого окна и каждой двери желательно записать три размера:
- расстояние от ближайшего угла до начала проёма;
- ширину самого проёма;
- расстояние от конца проёма до следующего угла.
Такой способ кажется более трудоёмким, чем просто измерить ширину окна, но именно он позволяет потом без ошибок восстановить расположение всех элементов на плане. То же правило относится и к нишам, встроенным шкафам и любым другим проёмам.
Шаг 5. Запишите все высоты
Теперь переходим к вертикальным размерам.
Обязательно измерьте:
- высоту помещения;
- высоту подоконника;
- высоту окна;
- высоту балок;
- размеры коробов.
Высоту помещения желательно измерить минимум в двух разных углах комнаты. Иногда плиты перекрытия имеют небольшой уклон, поэтому лучше ориентироваться на меньшее значение.

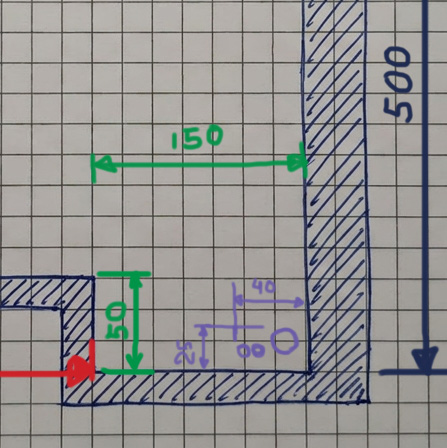

Шаг 6. Отметьте инженерные коммуникации
Последними на план наносятся элементы, которые практически невозможно перенести без серьёзных строительных работ.
К ним относятся:
- стояки отопления;
- стояки водоснабжения;
- канализация;
- вентиляционные шахты;
- газовые трубы;
- электрический щит (если он расположен внутри квартиры).
Если трубы в дальнейшем будут закрываться коробом, не нужно измерять каждую трубу отдельно. Гораздо полезнее сразу представить будущий короб и измерить его по внешним размерам. Именно короб станет частью интерьера после ремонта, а значит, именно он будет влиять на расстановку мебели.
Теперь вы знаете размеры каждой стены, расположение окон, дверей, инженерных коммуникаций и высоту всех важных элементов. На основе этих данных уже можно построить точный план квартиры, который станет основой будущей планировки.
Совет дизайнера
Как точнее измерить большие расстояния.
Измерить длину комнаты обычной рулеткой не всегда просто. На больших расстояниях полотно рулетки начинает провисать, из-за чего появляется небольшая погрешность. Чтобы замер получился точнее, положите рулетку на пол вдоль стены, как можно ближе к стыку стены и пола. Так полотно не будет провисать, и измерение получится более точным.
Лайфхак
Если помещение имеет неправильную геометрию (например, радиусные стены, скошенные углы или много выступов), можно сделать дополнительные контрольные замеры. Для этого выберите один любой угол комнаты и используйте его как опорную точку. Затем измерьте расстояние от этого угла до всех остальных углов помещения.
Такой способ называется методом привязки. Он позволяет проверить правильность основных замеров и значительно повышает точность чертежа. Переносить такие размеры на бумагу немного сложнее, поэтому для простого плана они не обязательны. Но если какие-то размеры не сходятся или вы хотите получить максимально точный результат, эти дополнительные замеры помогут быстро найти ошибку.

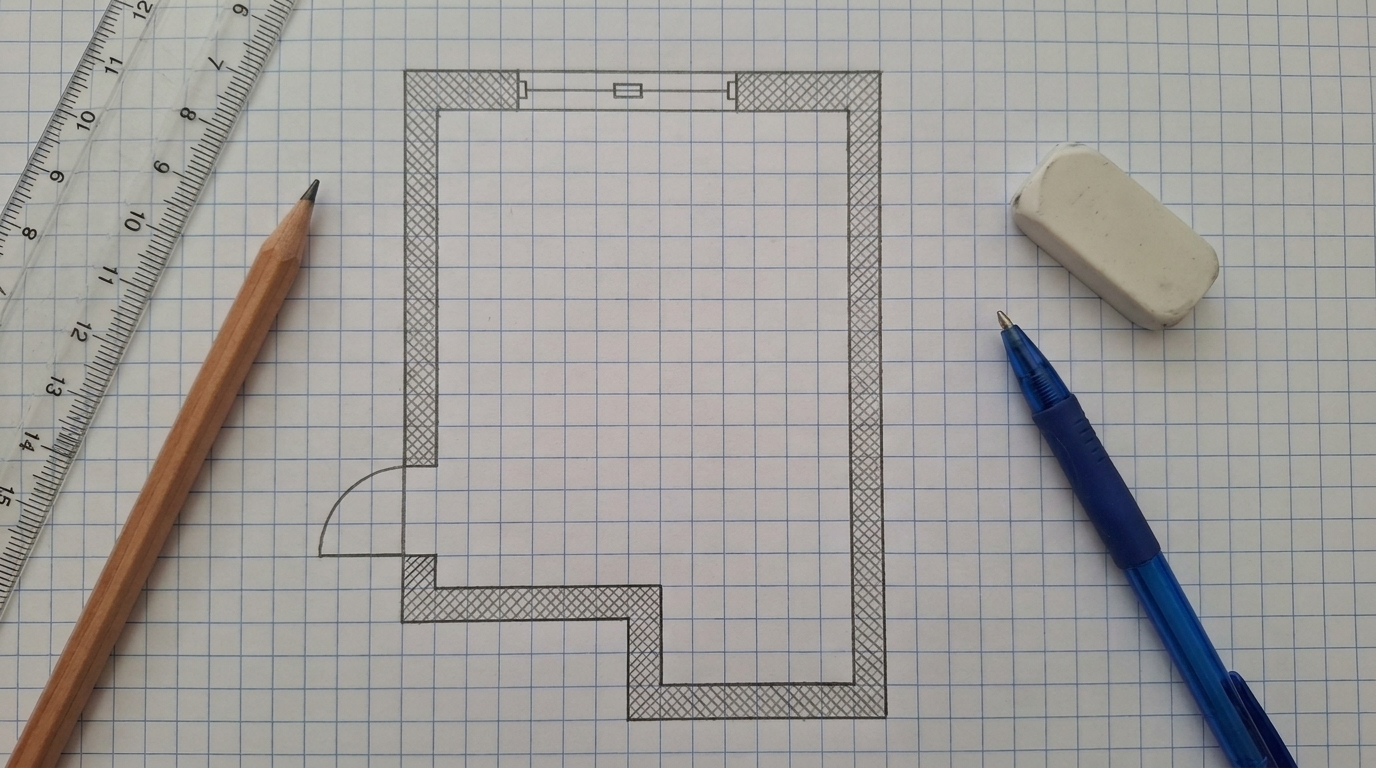

Шаг 7. Выберите масштаб
Самый удобный способ построить план — использовать бумагу в клетку. Если вы чертите только одну комнату, достаточно обычного листа А4 или разворота большой тетради. Для всей квартиры лучше взять миллиметровую бумагу или несколько склеенных листов.
Я рекомендую использовать масштаб:
- 5 клеток = 1 метр.
Это значит, что одна клетка будет соответствовать 20 сантиметрам.
Шаг 8. Если хотите начертить всю квартиру
Если вы планируете делать план не отдельных комнат, а всей квартиры, удобнее собирать его постепенно. Начните с прихожей. Затем дорисуйте комнаты, которые непосредственно к ней примыкают. После этого добавьте помещения, соединённые с уже нарисованными. Так постепенно получится общий план квартиры.
На этом этапе можно использовать более крупный масштаб, например 1 клетка = 1 метр. Такой черновой план поможет понять, как комнаты расположены относительно друг друга. Когда схема будет готова, аккуратно перерисуйте её в рабочем масштабе 5 клеток = 1 метр. Так работать с мебелью и планировкой будет значительно удобнее.

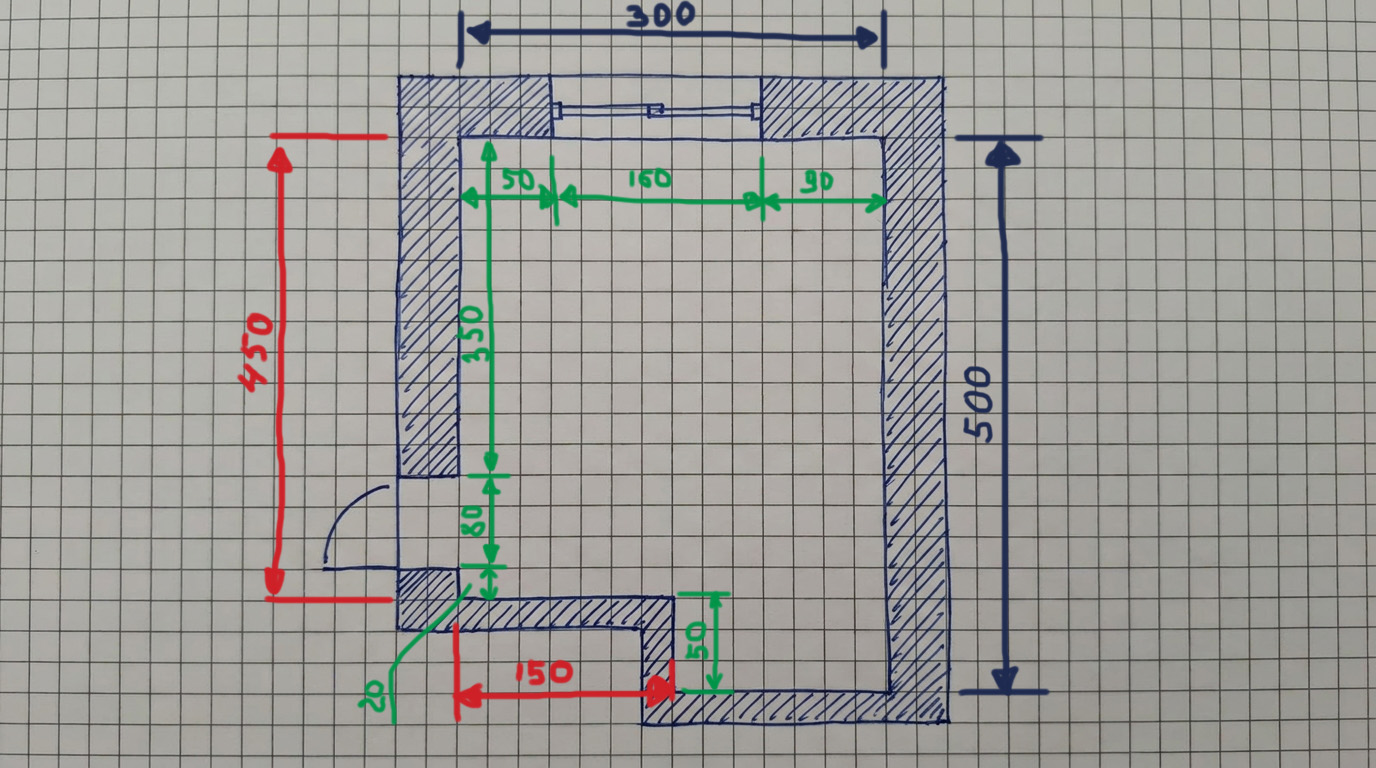

Шаг 9. Перенесите все размеры
Теперь начинайте переносить размеры с ваших эскизов. Лучше делать это в том же порядке, в котором вы выполняли замеры. Сначала нарисуйте наружный контур помещения.
Затем последовательно добавьте: выступы, ниши, колонны, окна, двери, инженерные коммуникации.
Если вы будете придерживаться той же последовательности, вероятность ошибки станет значительно меньше.

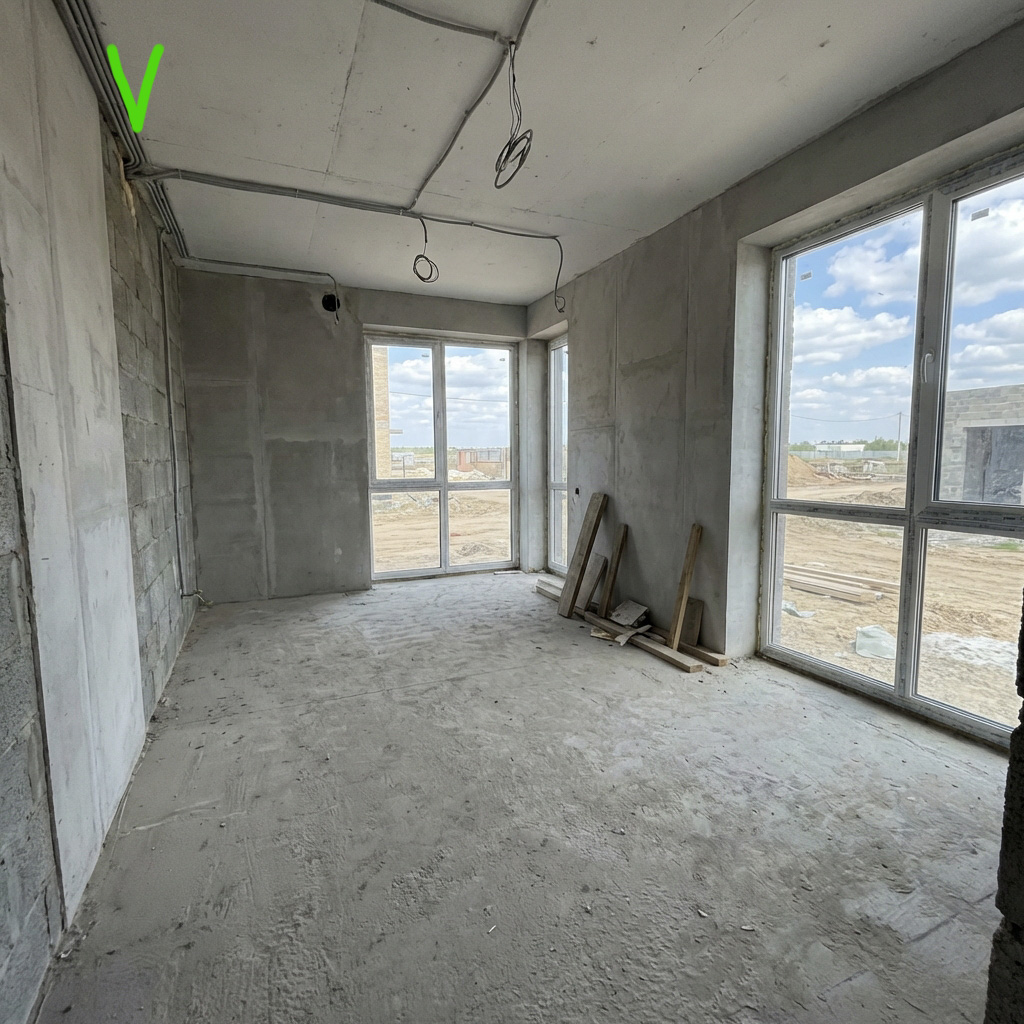

Шаг 10. Сфотографируйте каждую комнату
Перед тем как переходить к следующему этапу, обязательно сделайте несколько фотографий каждой комнаты.
Во время замеров вы записываете только размеры, а многие детали со временем легко забываются. Например, где именно находится вентиляционный короб, как выглядит ниша, в какую сторону открывается дверь или какой формы оказался выступ в стене.
Фотографии помогут быстро вспомнить помещение, даже если к работе над планом вы вернётесь через несколько дней или недель.
Постарайтесь сделать снимки так, чтобы комната была хорошо видна целиком.
Для этого обычно достаточно двух фотографий:
- одна фотография со стороны входа;
- одна фотография с противоположной стороны комнаты.

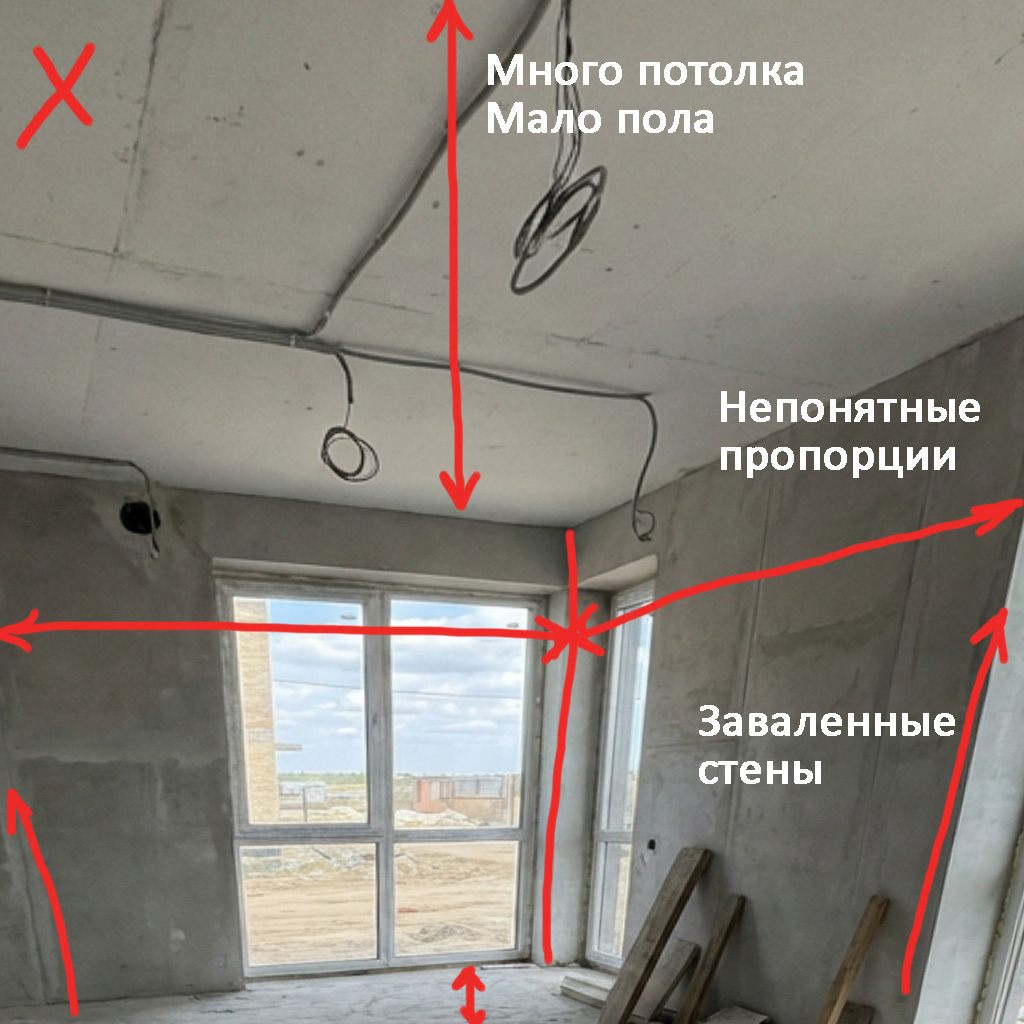

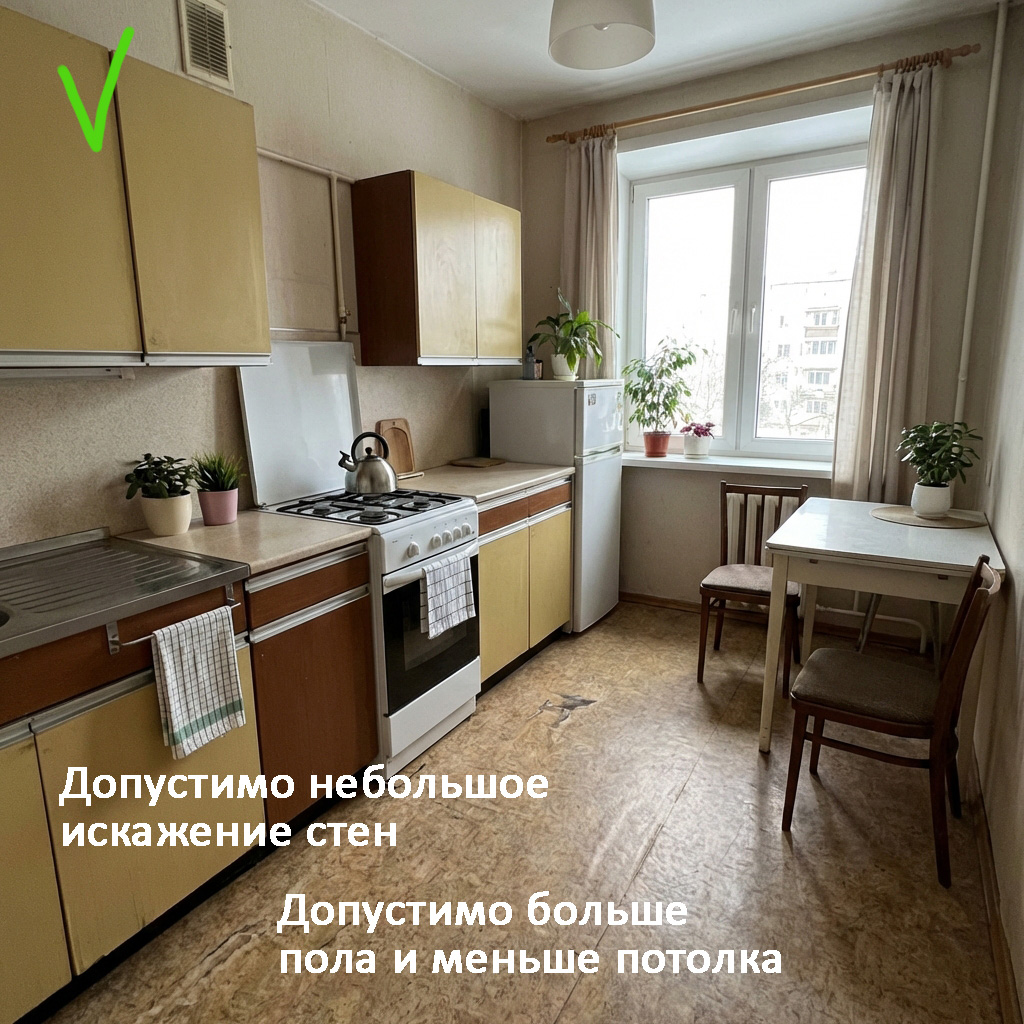

Во время съёмки держите телефон как можно ровнее и старайтесь не наклонять его вверх или вниз. Чем меньше перспективных искажений будет на фотографии, тем легче потом ориентироваться по снимкам.
Это уже полноценная основа для дальнейшей работы. Именно с такого плана начинается практически любой дизайн-проект.

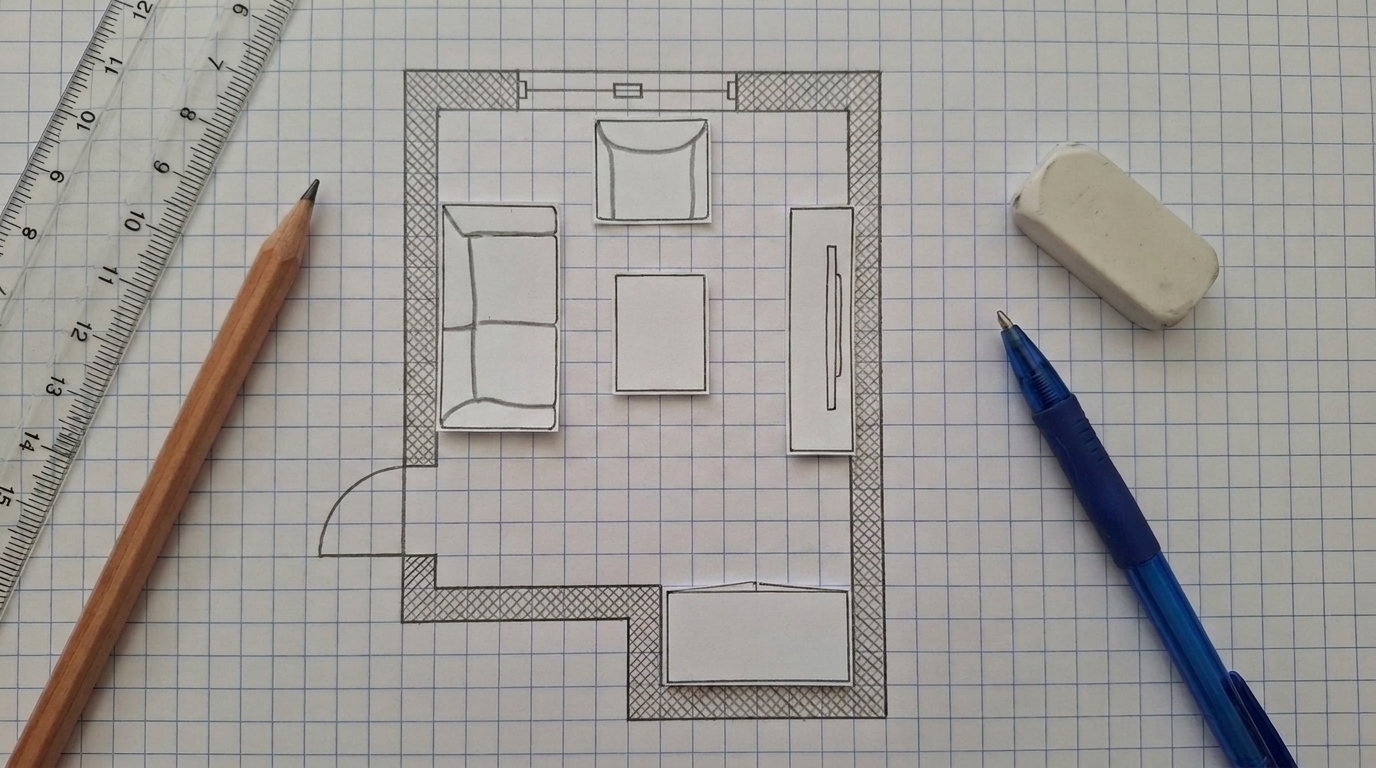

В следующей статье мы покажем, как превратить этот план в удобную планировку, попробовать несколько вариантов расстановки мебели и выбрать тот, который действительно подойдёт вашему образу жизни.
